李闯1，薄春2

    (1.甘南县水务局，黑龙江甘南162100;2.黑龙江省水利第一工程处，黑龙江富裕161200)

    摘要：介绍利用涂4层环氧树脂[HuanYangShuZhi]加3层玻璃[BoLi]丝布修补[XiuBu]混凝土构件产生的裂缝[LieFeng]，列举了在渡槽产生负弯矩部位出现裂缝[LieFeng]取经修补[XiuBu]后得的良好效果。

    关键词：环氧树脂[HuanYangShuZhi];玻璃[BoLi]丝;配置基液;修补[XiuBu]裂缝[LieFeng]

    中图分类号：TV672.3文献标识码:B

    文章编号：1007－7596(2010)04－0044－01

    某大型灌区有几处渡槽在产生负弯矩部位出现裂缝[LieFeng]，为保障正常输水及建筑物安全，经技术论证，决定采取环氧树脂[HuanYangShuZhi]修补[XiuBu]裂缝[LieFeng]。最后选取了涂4层环氧树脂[HuanYangShuZhi]加3层玻璃[BoLi]丝布添补，取得了较好的效果，现将施工技术概述如下:

    1·环氧[HuanYang]基液的配方与拌制

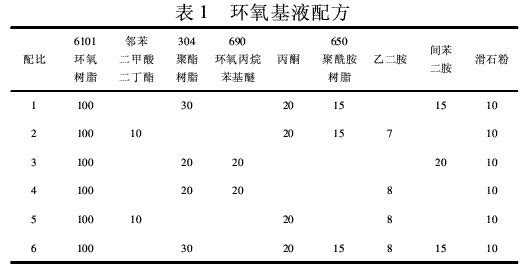

    环氧树脂[HuanYangShuZhi]按一定比例加入增塑剂、稀释剂和固化剂后，成为环氧[HuanYang]基液。灌区在修补[XiuBu]渡槽裂缝[LieFeng]时采用过的几种配比(重量比)见表1。

    拌制时，按配方称取一定数量的环氧树脂[HuanYangShuZhi]，加入增塑剂(邻苯二甲酸二丁酯、304聚酯树脂[ShuZhi])，用稀释剂(690环氧[HuanYang]丙烷苯基醚或丙酮)加以稀释，搅拌均匀后加入固化剂(乙二胺或650聚酰胺树脂[ShuZhi])使混合均匀，然后加入填料(滑石粉)进行搅拌，使粉料均布于环氧[HuanYang]胶剂中。如用间苯二胺作固化剂，应在加增塑剂时加入。如配方中采用304聚酯树脂[ShuZhi]和间苯二胺时，可先将不饱和304聚酯树脂[ShuZhi]和间苯二胺比例先称好，将304聚酯树脂[ShuZhi]倒入铁盆内，隔水加温到60℃左右，再把捶碎的间苯二胺倒入盛304的铁盆内，不断搅动，加温到70℃～80℃，使间苯二胺结晶全部溶解，再降至常温备用。每次胶剂的配制不宜过多，一般为0．5～1．0kg树脂[ShuZhi]，并在施工现场配制，随配随用，要求能在使用时间(一般为30min)内用完。

2·玻璃[BoLi]丝布的处理[ChuLi]

    环氧树脂[HuanYangShuZhi]的固化收缩及温度变化等所产生的内应力，有可能使环氧树脂[HuanYangShuZhi]胶剂涂层的薄弱环节产生裂缝[LieFeng]与脱壳等现象。因此，用玻璃[BoLi]丝布粘贴[ZhanTie]材料，以提高涂层强度和耐水流冲刷的能力。玻璃[BoLi]丝布为厚0．1～0．15cm的无碱高强度纤维，它在拉制过程中加入润滑剂(含量约为2%)。使用前，应将润滑剂除去以免影响环氧[HuanYang]胶剂与玻璃[BoLi]丝布的粘结力。处理[ChuLi]的方法有高温、皂液、化学等几种，灌区采用了高温处理[ChuLi]的办法，建有密封烤布炉，热处理[ChuLi]温度为300℃～400℃，处理[ChuLi]时间2～4mim。

    烘烤的操作过程是:先从操作孔用两根22号铅丝将布头扎好，布从进布口经滚筒到出布口安装好，然后炉内加温到200℃以上，慢慢开始拉布。

    玻璃[BoLi]丝布的润滑剂是否去掉，可用下述方法鉴别:①布的颜色由原来的白色变成了金黄色，这时，润滑剂的残存量一般不超过0．2%;②用水拧擦时，没有油腻滑动现象;③称其重量，一般减轻1．5%～1．8%左右。另外，如布从炉内拉出时烫手，说明润滑剂尚未除净。

    烘烤后的玻璃[BoLi]丝布上存留了碳化淀粉，应进行除尘处理[ChuLi]即将烤后的玻璃[BoLi]丝布放入煮沸的碱水中(纯碱5%)煮30min左右，并不断翻动，然后取出用清水洗净，晒在迎风处或阳光下吹干。

    炉内温度稳定时，每小时可烤布450m左右，耗煤量每1000m玻璃[BoLi]丝布约200kg。

    灌区使用过斜纹布和平纹布两种，前者强度较高，基液浸透较慢，涂刷较为困难;后者强度较低，但浸透快、涂刷方便。

    3·施工方法和步骤

    1)渡槽槽身需要修补[XiuBu]范围内的混凝土表面，用钢丝刷洗刷，除去污泥、油垢，至现出混凝土本色为止;再用干燥固化材料，使槽壁干燥;粘贴[ZhanTie]以前，再用丙酮擦洗一次。个别较宽的裂缝[LieFeng]，先用环氧[HuanYang]浆填平。

    2)在槽壁修补[XiuBu]面上用棕毛刷涂一层较浓的环氧[HuanYang]基液，要求均而薄并使各个部位浸透，然后粘贴[ZhanTie]第一层玻璃[BoLi]丝布;巾好后用棕毛刷来回刷动，使其粘牢，要求没有皱纹，没有气泡;接着，按上述办法涂刷第二、三、四层胶剂，粘贴[ZhanTie]第二、三层玻璃[BoLi]丝布，一次粘贴[ZhanTie]完毕。过半天左右时间再去检查，对有气泡和未粘结密实的部位，用泥工皿子加温烫平。如果是多条裂缝[LieFeng]部位，需大面积施工，采用分层间断粘贴[ZhanTie]，每次全面粘贴[ZhanTie]第一层，过一天再贴第二层，依此类推。

    根据实践，粘贴[ZhanTie]时温度以10℃以上较好，其固化时间大约2～4d。粘贴[ZhanTie]3层玻璃[BoLi]丝布和涂4层环氧[HuanYang]基液，每平方米用工不到1个工日，消耗环氧树脂[HuanYangShuZhi]0．7～1．1kg，包括所有材料费和工费，造价为200元/hm2～350元/hm2。

    参考文献:

    ［1］湖南省水利电力局.韶山灌区第二分册:设计与施工［R］.北京:水利电力出版社，1976．
