| 光固化涂料以其节省能源、减少空气污染、固化速度快，适用于自动化流水线涂布等特点，而日益引起涂料行业的关注。随着世界范围内环境保护日益重视，和绿色科技事业的蓬勃发展，光固化技术因其能有效地控制空气污染，特别是可以大大减少挥发性有机物，而越来越受到全世界的青睐。不饱和聚酯树脂[ShuZhi](UPR)型的光固化树脂[ShuZhi]，是发展最早、销量最大的光固化树脂[ShuZhi]，主要用于光敏树脂[ShuZhi]印刷版、光敏油墨、光敏涂料，及印刷电路版的光致抗蚀膜等。但是感光不饱和聚酯树脂[ShuZhi]分子链上，存在部分未反应的端羧基，端羧基耐碱性差、碱性环境中无法使用；另外固化时体积收缩率较高，不易得光滑平整的膜。这些缺陷就需要其它材料解决。据中国环氧树脂[HuanYangShuZhi]行业协会(www.epoxy-e.cn)专家介绍，用环氧树脂[HuanYangShuZhi]与不饱和聚酯的端基反应，就是很好的选择和解决途径，一方面消去了大部分羧基、一方面使聚酯分子扩链，形成UP-PER-UP型嵌段共聚物。中国环氧树脂[HuanYangShuZhi]行业协会(www.epoxy-e.cn)的这位专家，就共聚及相关方面的最新研究，作了较为详细的情况介绍。
二、对苯型不饱和聚酯树脂[ShuZhi]和环氧树脂[HuanYangShuZhi]嵌段共聚物的研究
众所周知，对苯型不饱和聚酯树脂[ShuZhi]的耐腐蚀性能十分优良，在耐酸场合下完全可以代替双酚A型树脂[ShuZhi]和环氧树脂[HuanYangShuZhi]，并且其他综合性能均优于其他类型不饱和聚酯树脂[ShuZhi]，如常温下在大气中固化不发粘，电性能优良、耐热性好等。但其在耐碱的条件下不如环氧树脂[HuanYangShuZhi]，主要是因为对苯型不饱和聚酯树脂[ShuZhi]的分子链上的端羧基不耐碱的缘故。如果用环氧树脂[HuanYangShuZhi]改性，可以消去羧基使分子链加长，耐碱性会有很大的提高。由于对苯型不饱和聚酯树脂[ShuZhi]采用氧化-还原固化体系，可以在常温下固化，使用方便，因而还可以解决环氧树脂[HuanYangShuZhi]固化时间长的缺点。据中国环氧树脂[HuanYangShuZhi]行业协会(www.epoxy-e.cn)市场专家介绍，因为双官能团环氧树脂[HuanYangShuZhi]可以与羧基和羟基反应，所以双官能团环氧树脂[HuanYangShuZhi]分子可以联接一端为羧基的两个聚酯分子，形成A-B-A型结构的嵌段共聚物。如果已知环氧树脂[HuanYangShuZhi]分子和聚酯分子的分子量就可以确定配方。
(一)实验部分
1、实验材料
对苯二甲酸二甲酯、丙二醇、顺丁烯二酸酐、苯乙烯、环氧树脂[HuanYangShuZhi]、催化剂、阻聚剂、固化剂、促进剂等，据中国环氧树脂[HuanYangShuZhi]行业协会(www.epoxy-e.cn)市场专家介绍，这些实验材料均为工业品。
2、树脂[ShuZhi]的合成

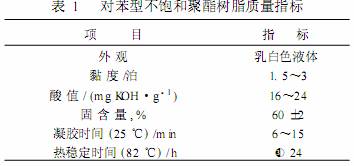

在配有搅拌器、直管冷凝器的三口烧瓶中按配方加入对苯二甲酸二甲酯、丙二醇、顺丁烯二酸酐，升温开搅拌到150℃保温预聚0.5h，逐步升温到210℃，在此温度下保温反应到酸值至70以下，抽真空当酸值降到30以下后，降温至140℃以下，加入计量的E-51环氧树脂[HuanYangShuZhi]，反应温度控制在110～120℃反应2h，加入树脂[ShuZhi]总量40%的苯乙烯，控制温度在75～90℃搅拌2h后，降温至70℃以下出料。据中国环氧树脂[HuanYangShuZhi]行业协会(www.epoxy-e.cn)市场专家介绍，树脂[ShuZhi]的质量检测按GB71934/14/87～GB71934/64/87中有关项目测试，其性能见表1。
(资料来源：中国环氧树脂[HuanYangShuZhi]专家库，编辑：习树)
环氧树脂 - www.epoxy8.com -(责任编辑：admin) |
