| 光固化[GuHua]涂料以其节省能源、减少空气污染、固化[GuHua]速度快，适用于自动化流水线涂布等特点，而日益引起涂料行业的关注。随着世界范围内环境保护日益重视，和绿色科技事业的蓬勃发展，光固化[GuHua]技术因其能有效地控制空气污染，特别是可以大大减少挥发性有机物，而越来越受到全世界的青睐。不饱和聚酯[JuZhi]树脂[ShuZhi](UPR)型的光固化[GuHua]树脂[ShuZhi]，是发展最早、销量最大的光固化[GuHua]树脂[ShuZhi]，主要用于光敏树脂[ShuZhi]印刷版、光敏油墨、光敏涂料，及印刷电路版的光致抗蚀膜等。但是感光不饱和聚酯[JuZhi]树脂[ShuZhi]分子链上，存在部分未反应的端羧基，端羧基耐碱性差、碱性环境中无法使用；另外固化[GuHua]时体积收缩率较高，不易得光滑平整的膜。这些缺陷就需要其它材料解决。据中国环氧树脂[ShuZhi]行业协会(www.epoxy-e.cn)专家介绍，用环氧树脂[ShuZhi]与不饱和聚酯[JuZhi]的端基反应，就是很好的选择和解决途径，一方面消去了大部分羧基、一方面使聚酯[JuZhi]分子扩链，形成UP-PER-UP型嵌段共聚物。中国环氧树脂[ShuZhi]行业协会(www.epoxy-e.cn)的这位专家，就共聚及相关方面的最新研究，作了较为详细的情况介绍。
3、耐腐蚀性能实验
(1)浇注体成型配方及制备
树脂[ShuZhi]100g；50%过氧化环己酮二丁酯糊4mL；6%环烷酸钴苯乙烯溶液2～4mL。据中国环氧树脂[ShuZhi]行业协会(www.epoxy-e.cn)市场专家介绍，在2块涂有脱模剂的清洁平整的玻璃板之间，夹进厚度3.0±0.1mm的框条，并围成U形制成浇注体模腔。按照上述配方将树脂[ShuZhi]、固化[GuHua]剂、促进剂充分搅拌，待混合均匀并除尽气泡后，注如入模腔固化[GuHua]24h后脱模，并将浇注体于50℃烘箱中放置24h，使其固化[GuHua]完全。将浇注好的平板制成80mm×15mm×3mm的试样供测试使用，每组试样不少于3只，试样的加工面应用砂纸磨光。
(2)试验内容

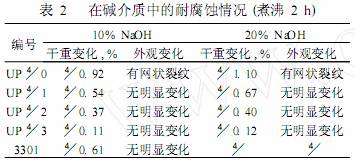

将样品按GB3194-87不饱和聚酯[JuZhi]树脂[ShuZhi]浇注体耐碱性测定方法做耐腐蚀性实验，结果见表2。
说明:UP4/0为对苯型不饱和聚酯[JuZhi]树脂[ShuZhi]；UP4/1、UP4/2、UP4/3分别为加入8%、15%、20%的环氧树脂[ShuZhi]改性。
(二)结论
用环氧树脂[ShuZhi]作扩链剂嵌段聚合，可以消去对苯型不饱和聚酯[JuZhi]端羧基，据中国环氧树脂[ShuZhi]行业协会(www.epoxy-e.cn)市场专家介绍，控制温度在120℃以下，可以抑制醚化反应不发生，形成A-B-A型结构的嵌段共聚物。改性后的对苯型不饱和聚酯[JuZhi]提高了耐腐蚀性能，尤其是耐碱腐蚀的性能。其耐碱性可以与3301双酚A型聚酯[JuZhi]相媲美。环氧树脂[ShuZhi]改性的对苯型不饱和聚酯[JuZhi]，其耐碱性随着端羧基的减少而提高。据中国环氧树脂[ShuZhi]行业协会(www.epoxy-e.cn)市场专家介绍，环氧树脂[ShuZhi]改性的不饱和聚酯[JuZhi]改善了不饱和聚酯[JuZhi]树脂[ShuZhi]在空气中固化[GuHua]表面发黏的缺点，提高了表面的光洁度，免去了在生产树脂[ShuZhi]过程中投入蜡液这一环节。提高了树脂[ShuZhi]固化[GuHua]后的各项机械指标。
(资料来源：中国环氧树脂[ShuZhi]专家库，编辑：习树)
环氧树脂 - www.epoxy8.com -(责任编辑：admin) |
