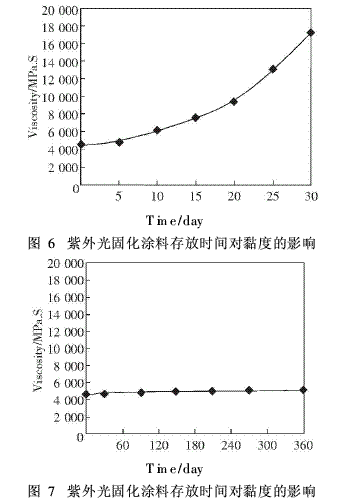

把所配制的光固化涂料分别贮存于透明的玻璃瓶和黑色的不透明塑料瓶中，利用黏度测试法对它们的贮存稳定进行了研究。图6表示贮存于透明的玻璃瓶的光固化涂料黏度随存放时间的变化；图7表示贮存于不透明的塑料瓶的光固化涂料黏度随存放时间的变化。

    从图6和图7可知，贮存于透明玻璃瓶中的紫外光固化涂料很不稳定，在30d即1个月的时间，紫外光固化涂料的黏度从4623MPa.S上升到17267MPa.S，而贮存于不透明的塑料瓶的光固化涂料，即使放置一年的时间，其黏度基本保持不变。这是因为透明玻璃瓶中的紫外光固化涂料吸收了自然光中的紫外光而发生开环?聚合等反应，从而使黏度上升。而贮存于黑色不透明塑料瓶中的涂料，则吸收紫外光很少，不发生化学反应，使涂料黏度保持不变。因此，用不透明的塑料容器贮存紫外光固化涂料比普通玻璃瓶贮存要好。

    3结论

    以普通、廉价的双酚A型环氧树脂E-51，环氧稀释剂EPG-669，聚己内酯二元醇Polyol-0201和引发剂三芳基锍鎓盐Ar3S+SbF-6作为组分制备阳离子型紫外光固化涂料，该紫外光固化涂料的较佳配方为E-51质量分数65%，EPG-669质量分数15%，Polyol-0201质量分数16%和Ar3S+SbF-6质量分数4.0%。该紫外光固化涂料具有较好的光敏性，较好的加工流动性，在暗处贮存具有较好的稳定性，并且该紫外光固化涂料的固化膜具有较好的拉伸性，柔韧性和铅笔硬度。该紫外光固化涂料的制备进一步拓宽了阳离子型紫外光固化涂料的制备范围，具有一定的推广和应用价值。
