RTV硅橡胶_环氧树脂网

南大牌200系列加成型(ARC)硅橡胶

1、牌号含义说明：南大2××胶又可写成ND2××胶。

2→首位　　　2　表示该类胶属于ND200系列加成型硅橡胶。
×→第二位数字　　表示：	1 普通型	2 偏稠型		3 高强型	4 低硬度软胶		5 高温固化型		6 机动型	7 中温固化型	8 单包装胶
×→第三位数字　　表示：	0 透明	1 半透明	2 白色	3 红色	4 灰色	5 蓝色		6 绿色	7 黄色	8 机动色	9 黑色

　　如ND253胶表示南大牌红色高温固化加成型硅橡胶。
　　这类胶具有许多优异特性，如：在固化时不产生任何低分子有害物质，无任何污染，绝对无毒，深度再大也能彻底固化。灌封后的元器件即使在200℃左右的环境中长期使用，内部也不会返原液化。电气性能特别优良，在各种橡胶产品中其固化时的线收缩率最低（＜0.1%）、耐温可达－60～＋300℃（流动型253胶甚至可用于需耐350～450℃的电加热器中）。即使不添加阻燃，其软硬度可以大幅度进行调节，是近年内发展最快的一类高档硅橡胶。广泛用于可控硅、半导体三级管、电子元器件、集成电路等需要高纯度、高电气性能等场合的涂敷、保护。电器、机械的大面积粘合和深层灌注、密封。ND240胶大量用于传感器的防震、吸振保护。本厂研制的ND253、254胶，用于PTC自控温发热陶瓷上，其耐高温性、导热性超过进口的同类胶，已大量用于PTC替代进口同类产品。210透明胶还大量用于太阳能系统元器件灌封。
　　使用方法：1、200系列胶，一般分为A、B二个组份，使用前先把A、B二个组份分别搅匀，再按照A：B=1：1称重，放入另一容器（如塑杯或不锈钢桶）。
　　①对于固化慢、粘度较低的品种，可以不抽真空让气泡自己消失。反之则最好抽真空脱气泡。（在容器中只放1/4的胶，抽真空时可采用突然放空几次的方法，以更快地脱去气泡）
　　②脱气后即可用于灌注或涂复，对缝隙细小的元器件，可采用先灌注，再把元器件放入真空装置脱泡的方法。
　　2、A、B二个组份应分开保存，其工具也不要混用，以免胶中结块浪费。
　　3、含有氮、磷、硫、锡的有机物会使胶中的催化剂失效，而致使固化不良，应避免接触此类物质，或赐电咨询解决办法。
　　4、通过调节A、B二个组份的配比，固化后的胶的硬度可以从很软直到很硬。如：A胶100g：B胶50g～150g搅匀（B组份用量越少，则固化后的胶越软；其固化速度也越慢。）
　　南大200系列加成型胶的固化后的胶越软；其固化速度也越慢。）
　　南大200系列加成型胶的固化速度和可操作时间与它的类型和温度关系密切。列表如下：（用户可据此选择适品种）

类型	牌号举例	A、B二组份混合后的可操作时间	固化时间举例	备注
室温固化型	ND210、213、223等	0℃时约5～8小时 30℃时约0.2～1小时	0℃时约20～48小时 30℃时约2～10小时	夏季可把胶放进冷库预冷，使用时再取出，可延长操作时间。
中温固化型	ND271、273、279等	25℃时约1～2天	60℃时约1～2小时 100℃时约0.2～0.5小时	适用于操作时间要长，又不耐高温的产品。
高温固化型	ND253-254等	25℃时约1～5天	180℃时约20～30分钟 200℃时约10～20分钟	PTC专用胶，要在180℃～200℃烘1～2小时，才能达最佳牢度。
单包装型	ND282、289等	单组份胶，保存期为 ≤10℃时约2～3个月 ≤0℃时约3～5个月	180℃时约20～30分 200℃时约10～20分	单组份胶、使用方便，价格较高。

备注：1、在规定的操作时间内，应尽早使用，以免后期粘度变大，操作不便，牢度下降。
　　　2、所有品种室温越高，则其可操作时间越短，单组份加成胶的保存期也越短。
　　　3、所有类型固化温度越高，则固化越快。

南大牌200系列加成型ARC胶主要品种介绍

固化类型		室温固化型
项目,指标类型,型号		南大210胶南大240胶	南大213胶 214胶	南大223胶
固化前	外观	透明稀稠液	红色、灰色粘稠液	红色粘稠液
	粘度　pa·s	4.0～20	15～45	60～350
	A：B=1：1时可操作时间	10℃时约2～4小时 25℃时约1～2小时
	固化条件（室温下）	10℃时约12～40小时 25℃时约4～15小时
固化后
	抗张强度 MPa≥	0.3～0.6	1.3	2.0
	扯断伸长率 %≥	80～500	60	60
	邵尔硬度　A≥	3～15～35	20～50	20～80
	体积电阻率Ω·cm≥	1.9×10¹⁵	1.5×10¹⁵	2.3×10¹⁴
	介电常数(1MHz)≤	2.7	3.0	7.0
	介质损耗角正切值 (1MHz)≤	1×10^－3	5×10^－3	4×10^－2
	击穿强度 kV/mm≥	20	15	12
	耐温范围 ℃	－60～＋200	－60～＋200	－60～＋300
	热导率 w/m·k≥			1.2
	阴燃等级	FV-1	FV-0	FV-0

固化类型		高温固化型		中温固化型	单包装型
项目,指标类型,型号		南大253胶	南大254胶	南大273胶	南大282胶
固化前	外观	红色不流动胶	灰色不流动胶	红色粘稠液	白色稀稠液
	粘度　pa·s	60～500	60～450	10～45	8.0～35
	A：B=1：1时可操作时间	25℃时约1～3天，最好当日用完，则粘结牢度较高		25℃时约1～2天	10℃时约2～3个月 0℃时约3～6个月
	固化条件加热时	180℃时约20～30分钟 200℃时约10～20分钟时间越长，粘得越牢		60℃时约1～2小时 100℃时约10～30分钟	180℃时约20分钟 000℃时约15分钟
固化后
	抗张强度 MPa≥	2.0	2.2	1.3	1.6
	扯断伸长率 %≥	90	80	60	20
	邵尔硬度　A≥	40	40	20～45	30～40
	体积电阻率Ω·cm≥	2.3×10¹⁴	5×10¹⁴	1.5×10¹⁵	1.5×10¹⁵
	介电常数(1MHz)≤	7.0	3.2	3.0	3.0
	介质损耗角正切值 (1MHz)≤	1.3×10^－3	3×10^－3	5×10^－3	5×10^－3
	击穿强度 kV/mm≥	11	10	15	15
	耐温范围 ℃	270～300	260～290	－60～＋250	－60～＋200
	热导率 w/m·k≥	1.28	1.2
	阴燃等级	FV-0	FV-0	FV-0	FV-1
	备注	①阻燃等级：FV-0级，相当于UL94V-0级为最好等级，FV-1级相当于VL94V-1级，为次好一级。本厂223、253、254胶的阻燃效果好于以上标准，在火上基本上点不着。 ②253-254胶的剪切强度≥1.83MPa ③253、254胶为PTC自控温发热陶瓷粘结专用胶，在200℃左右烘1～2小时才能达到最佳牢度。

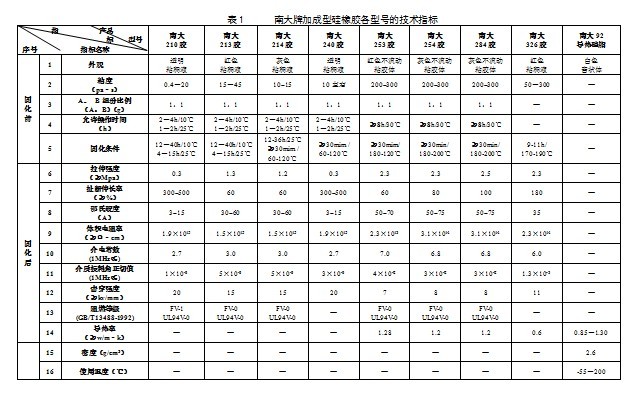

点击查看大图

搜索

热门标签:

RTV硅橡胶
